1530 raskaaseen käyttöön vedettävä haarukkateline

1530 Heavy Duty Pull Out Forklift Rack on Jinan Wanka Technology Factoryn kehittämä raskas säilytyslaite suurikokoisten levyjen säilytykseen. Tuotteen nimessä oleva 1530 tarkoittaa, että soveltuva levykoko on 1500 mm x 3000 mm. "Laatikkotyyppi" tarkoittaa, että jokainen hyllyn kerros on erillinen push-pull -rakenneyksikkö. "Haarukkatrukkityyppi" tarkoittaa, että tämä hylly on suunniteltu erityisesti trukkien suoraa käyttöä varten.

Tämä tuote kuuluu laatikkotyyppiseen haarukkatrukkien levyhyllysarjaan. Sen ydintoiminnot kattavat neljä näkökohtaa. Ensinnäkin se mahdollistaa arkkimateriaalien pystysuoran varastoinnin muuttamalla alun perin tasaisen pinoamisen pystysuoraksi kerrosvarastoksi, mikä vähentää lattian käyttöä. Toiseksi se mahdollistaa suoran trukin pääsyn ja varaston noudon, jolloin trukki menee laatikon pohjaan nostaakseen arkkimateriaalit ilman nostolaitteita tai manuaalista käsittelyä. Kolmanneksi se tukee luokiteltua varastonhallintaa, jossa eri spesifikaatioiden ja materiaalien arkkimateriaalit varastoidaan erikseen kerroksittain, mikä helpottaa nopeaa varaston tarkastusta ja rekvisiointia. Neljänneksi se tukee raskaan kuorman käyttöä, sillä yksi kerros pystyy kantamaan 2 tonnin kuorman ja täyttää raskaiden levymateriaalien, kuten teräslevyjen, alumiinilevyjen ja ruostumattomien teräslevyjen, säilytysvaatimukset.

Yksinkertaisesti sanottuna tämä on erikoislaite, joka on suunniteltu auttamaan tehtaita käsittelemään ongelmia, kuten suuria lattiatilavaatimuksia, hidasta pääsyä ja kaoottista hallintaa arkkimateriaalin varastoinnissa. Tämäntyyppiset hyllyt soveltuvat metallinjalostuspajoille, mekaanisten valmistustehtaiden ja teräsrakenneyritysten käyttöön, joissa on paljon käsiteltävää ja varastoitavaa levymateriaalia.

Tärkeimmät myyntikohdat

Etu 1: Suora pääsy trukkiin, kaksinkertaistaa varastoinnin ja noudon tehokkuuden

Perinteinen levymateriaalien varastointi vaatii yleensä nostureiden, sähkönostimien käyttöä tai käsinkäsittelyä, mikä vie aikaa ja aiheuttaa turvallisuusriskejä. 1530-tyyppisissä hyllyissä on trukin pääsyaukko jokaisen laatikon pohjalle. Haarukkatrukki voi ajaa suoraan laatikkoon arkkimateriaalien nostamiseksi ja varastoimiseksi. Jokainen varastointi- tai noutotoiminto kestää enintään minuutin, mikä on yli kolme kertaa tehokkaampi kuin nostomenetelmä. Työntekijät voivat suorittaa kaikki toiminnot poistumatta trukista, mikä vähentää merkittävästi työvoimaintensiteettiä.

Toinen etu: Pystysuuntainen laajeneminen, mikä parantaa merkittävästi tilankäyttöastetta

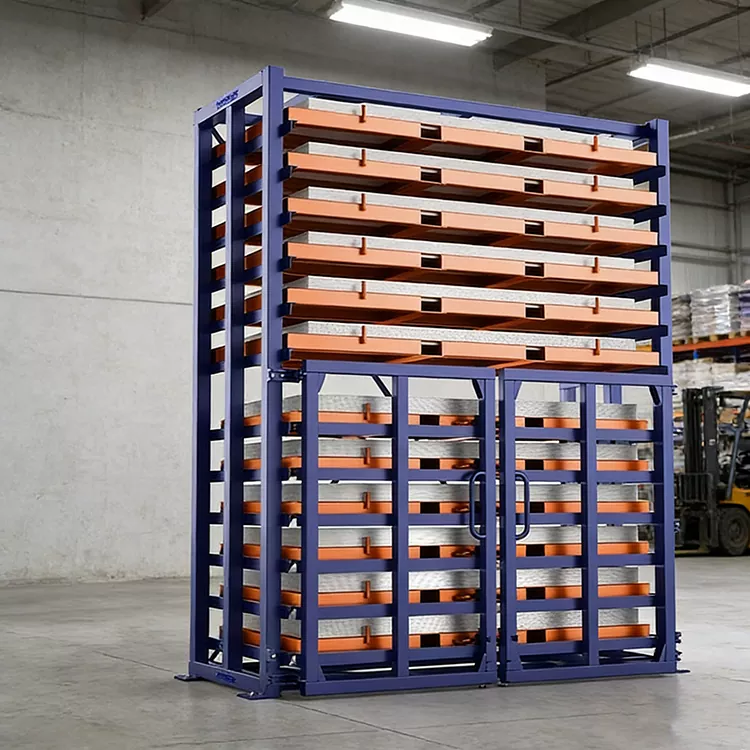

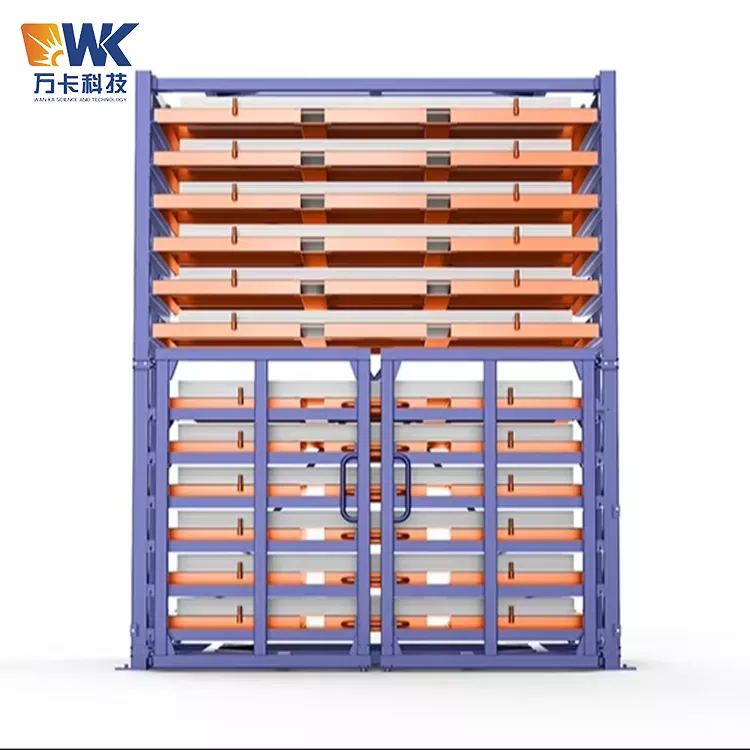

Hyllyjen kokonaiskorkeus on 3500 millimetriä, ja niissä on 10 kerrosta säilytystilaa. Jokaisen kerroksen korkeutta voidaan säätää välillä 50-200 millimetriä. Vain 4,2 neliömetrin pinta-alalla se saavuttaa vastaavan noin 42 neliömetrin varastotilan. Tasomaiseen pinoamiseen verrattuna yksikön säilytyskapasiteetti kasvaa 5 kertaa. Pienille ja keskisuurille tehtaille, joissa on rajallinen tila, tämä tarkoittaa, että varastokapasiteetti voidaan kaksinkertaistaa tehdasrakennusta laajentamatta.

Etu 3: Raskas kantavuus, rakenteellisesti turvallinen ja luotettava

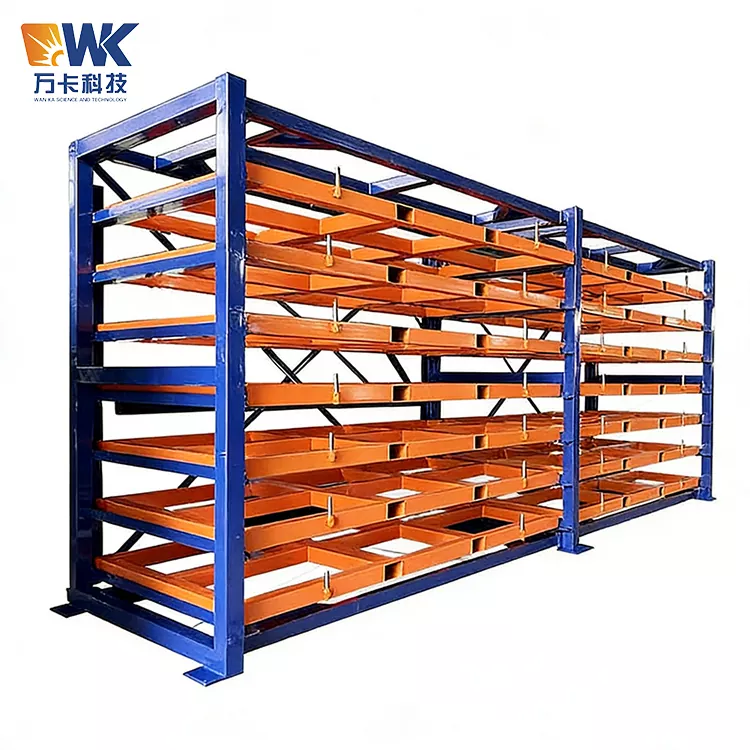

1530 Heavy Duty Pull Out -haarukkatelineen runko on valmistettu korkealujasta Q235B-teräksestä. Pilarien poikkileikkaus on optimoitu elementtianalyysillä ja ohjauskiskot on valmistettu paksunnetusta kylmävalssatusta teräksestä. Yksikerroksinen nimelliskuorma on 2000 kilogrammaa. Koko koneelle on tehty täyden kuormituksen vakaustesti, jossa ei ole havaittu muodonmuutoksia tai tärinää. Normaaleissa käyttöolosuhteissa säilyvyysaika voi olla yli 10 vuotta. Laatikon jokainen kerros on varustettu suistumista estävällä rajoittimella, joka estää laatikon vahingossa liukumisen ulos trukin käytön aikana. Pylväiden pohjassa on ankkuripultin kiinnitysreiät, jotka kiinnittyvät tiukasti maahan.

Etu 4: Joustava räätälöinti, sopii erilaisiin skenaarioihin

Wanka Technology tarjoaa täysimittaisen räätälöinnin. Levymateriaalin kokoa voidaan laajentaa 1500 x 3000 mm:stä 2000 x 4000 mm:iin. Kerrosten lukumäärää voidaan kasvattaa jopa 12:een varaston korkeuden perusteella. Kantavuus kerrosta kohti voidaan nostaa 3 tonniin tai 5 tonniin tarpeen mukaan. Väri voidaan räätälöidä Enterprise VI -standardien mukaan. Lisäksi lisävarusteena voidaan valita sähköinen ylimääräinen push-pull-järjestelmä erilaisiin työolosuhteisiin.

Etu 5: Yksinkertainen käyttää, ei vaadi lisäkoulutusta

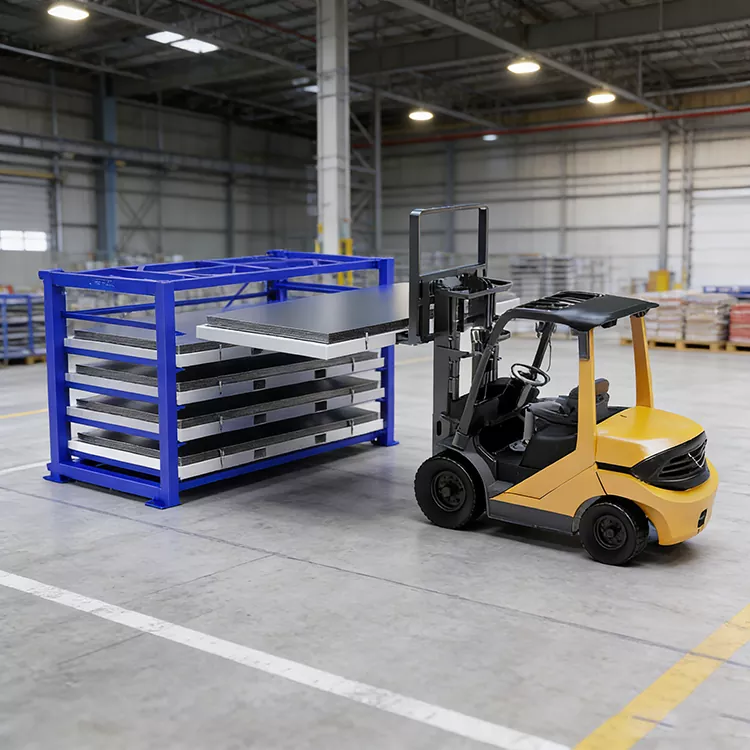

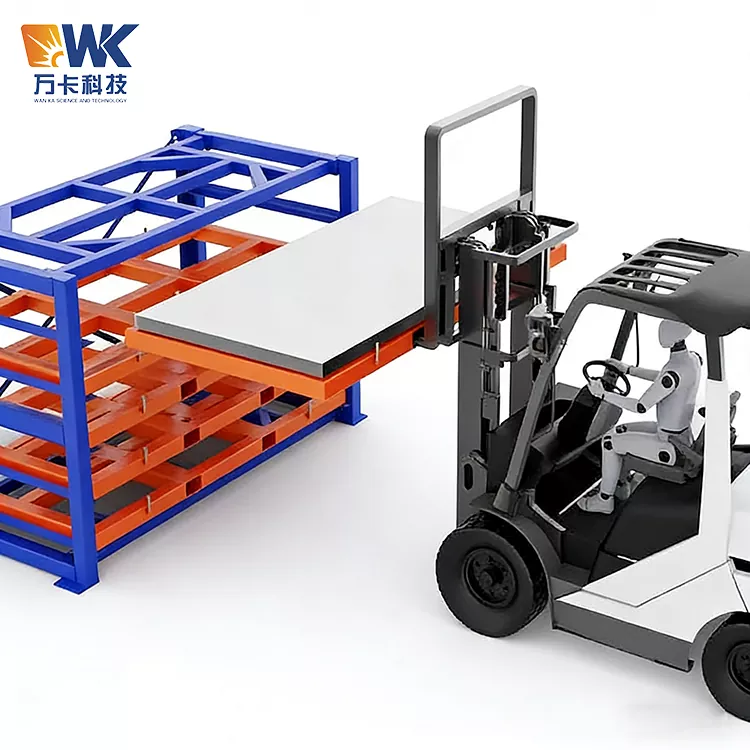

Trukin kuljettajan ei tarvitse opetella erityisiä käyttötaitoja. Heidän tarvitsee vain kohdistaa trukin haarukat laatikon pohjassa oleviin varattuihin reikiin varastoinnin ja noudon suorittamiseksi loppuun. Laatikko liukuu tasaisesti eikä lisätehoa tarvita. Hyllyt eivät ole riippuvaisia ​​sähkö- tai ilmalähteistä, ja niitä voidaan käyttää normaalisti milloin tahansa erittäin alhaisin ylläpitokustannuksin.

Tekniset tiedot

Käytettävä levykoko: 1500mm x 3000mm

Yksikerroksinen nimellinen kantavuus: 2000 kilogrammaa (2 tonnia)

Kerrosten kokonaismäärä: 10 kerrosta

Erotuskerroksen käytettävissä oleva korkeus: 50 - 200 mm (säädettävä portaattomasti)

Kokonaismitat (leveys x korkeus x syvyys): 3165mm x 3500mm x 1320mm

Laatikon siirtomenetelmä: Integroitu trukkityyppi, jossa trukki liikkuu pystysuunnassa säilytystä ja noutoa varten.

Päämateriaali: Q235B teräs

Pintakäsittely: Sähköstaattinen ruiskutus, jonka jälkeen kovetetaan korkeassa lämpötilassa

Vakioväri: Sininen RAL5015. Muita värinumeroita voidaan mukauttaa.

Koneen kokonaispaino: Noin 2800 kilogrammaa

Pylväsväli: Suunniteltu kuormitusvaatimusten mukaan. Vakiomitta on 1800 millimetriä.

Korkeus pohjasta maahan: 355 mm

Ylimmän kerroksen korkeus maasta: Noin 3040 - 3500 millimetriä kerrosten lukumäärästä riippuen.

Huomautus: Laitteen väriä, kokoa, kerrosten lukumäärää ja kantavuutta voidaan mukauttaa.

Sertifiointi ja laadunvarmistus

Wanka Technology noudattaa tiukasti ISO9001-laatujärjestelmää ja toteuttaa laadunvalvontaa koko prosessin ajan raaka-aineiden saapumisesta tuotteen toimitukseen. Erityistoimenpiteet sisältävät seuraavat kuusi kohtaa.

Ensinnäkin raaka-aineiden valvonta. Jokaisesta tehtaalle saapuvasta teräserästä toimitetaan materiaalitodistus. Tarkastushenkilöstö tekee satunnaisia ​​mittoja ja materiaalin laatua koskevia tarkastuksia. Kaikki erät, jotka eivät läpäise tarkastusta, palautetaan.

Toiseksi hitsauksen laadunvalvonta. Kaikki hitsaussaumat ovat valtuutettujen hitsaajien suorittamia. Hitsauksen jälkeen suoritetaan 100 % silmämääräinen tarkastus. Keskeisille jännitettyjen hitsaussaumien magneettisella hiukkastarkastuksella suoritetaan satunnaisnäytteenotto.

Kolmanneksi mittatarkkuuden valvonta. Kunkin hyllyn päämitat ovat seuraavat: leikkauspituus, lävistysasento ja kokonaisdiagonaalivirhe ovat kaikki ±2 millimetrin tarkkuudella.

Neljänneksi pintakäsittelyn valvonta. Pinnoitteen paksuuden sähköstaattisen ruiskutuksen jälkeen tulee olla vähintään 60 mikrometriä, ja se käy läpi korkean lämpötilan kovetuskäsittelyn. Jokaisesta tuote-erästä valitaan näytekappaleet suolasumutestaukseen testin keston ollessa vähintään 240 tuntia ruosteenestokyvyn varmistamiseksi.

Viidenneksi, kuormitustestaus. Ennen kuin jokainen hylly lähtee tehtaalta, suoritetaan staattinen kuormitustesti 120 %:lla nimelliskuormasta. Toisin sanoen 2400 kilogramman kuorma kohdistetaan yhteen kerrokseen, ja se katsotaan kelpuutetuksi, jos pysyvää muodonmuutosta ei tapahdu 24 tunnin kuluttua.

Kuudenneksi tehdastarkastus. Jokaisen hyllyn mukana tulee tarkastusraportti, joka sisältää tiedot koon tarkastuksesta, hitsauksen ulkonäöstä, pinnoitteen paksuudesta ja kuormitustestauksesta.

Suhteelliset edut kilpailijoihin verrattuna ja miksi valita meidät

Vertailu tavallisiin hyllyihin

Tavallisissa hyllyissä käytetään pääsytapojen osalta enimmäkseen nostoa tai käsinkäsittelyä, mikä on aikaa vievää ja vaatii apulaitteita. 1530 Heavy Duty Pull Out -haarukkateline käyttää haarukkatrukkiin suoraa pääsyä, jolloin haarukkatrukki voidaan lastata ja purkaa suoraan ilman nostoa.

Tavalliset hyllyt ovat tilankäytön kannalta enimmäkseen tasapinoisia tai yksinkertaisia ​​porrastelineitä, jotka vievät suuren alueen ja hukkaavat huomattavan määrän pystysuoraa tilaa. Wanka Technologyn 1530-tyypin hyllyssä on kolmiulotteinen kerrostettu laatikkorakenne, mikä säästää yli 50 % tilasta.

Mitä tulee räätälöintimahdollisuuksiin, tavalliset hyllyt tarjoavat yleensä vain kiinteät tekniset tiedot, eikä niitä voida mukauttaa epätyypillisiin materiaaleihin. WanKai-teknologia tukee materiaalin koon, kerrosten määrän, kantavuuden ja värin täydellistä mukauttamista.

Tavallisista hyllyistä puuttuvat turvallisuussuunnittelun kannalta liukuesteet ja pohjan kiinnityslaitteet, mikä tarkoittaa, että on olemassa vaara laatikoiden liukumisesta ulos tai koko hyllyn kaatumiseen. Wanka Technology on varustettu liukuestorajoittimilla ja pohjapulteilla kiinnitystä varten, mikä parantaa turvallisuutta.

Tuotantosyklin osalta tavallisten hyllyvalmistajien toimitusaika on yleensä 45-60 päivää. Wanka Technologyn vakiotoimitusaika on 30 päivää ja syväräätälöinnin toimitusaika ei ylitä 40 päivää.

Huoltopalvelun osalta useimmat tavalliset hyllyvalmistajat eivät tarjoa asennuspalveluita tai tarjoavat vain rajoitettua tukea. Wanka Technology tarjoaa suunnitelmasuunnittelun, paikan päällä tapahtuvan mittauksen, asennuksen ja käyttöönoton, käyttökoulutuksen, yhden vuoden takuun ja elinikäisen varaosien toimituksen.

Miksi valita Wanka Technology

Ensinnäkin 17 vuoden kokemus alalta. Wanka Technology on perustettu vuonna 2007 ja keskittyy älykkäisiin varastolaitteisiin ja palvelee yli 1000 yritystä sekä kotimaassa että kansainvälisesti.

Toiseksi meillä on oma tuotantokanta. Tehtaan pinta-ala on yli 10 000 neliömetriä, ja se on yksi Shandongin alueen suurimmista varastointilaitteiden valmistajista.

Kolmanneksi yhden luukun palvelu. Asiakkaiden ei tarvitse olla vuorovaikutuksessa useiden toimittajien kanssa aina myyntiä edeltävän suunnitelman suunnittelusta myynnin aikana tapahtuvaan tuotantoon ja toimitukseen sekä myynnin jälkeiseen asennukseen ja huoltoon.

Neljänneksi meillä on laaja vientikokemus. Tuotteitamme on viety Etelä-Koreaan, Vietnamiin, Indonesiaan ja Venäjälle. Voimme tarjota kansainvälisten standardien mukaisia ​​pakkauksia ja sertifikaatteja.

Viidenneksi asiakaskunta on korkealaatuista. Olemme toimittaneet säilytyslaitteita tunnetuille yrityksille, kuten China FAW:lle, Shandong Iron and Steelille ja BYD Automobilelle, ja meillä on kyky palvella suurasiakkaita.

Jälkimyynti ja palvelut

Wanka Technology tarjoaa täyden elinkaaren myynnin jälkeisiä palveluita 1530 raskaiden laatikkotrukkien telineisiin. Yksityiskohdat ovat seuraavat.

Ennakkomyyntipalvelu

Asiakkaat voivat ottaa yhteyttä myyntiinsinööreihin joko puhelimitse tai verkossa. Wanka Technology tarjoaa seuraavan tuen ennen myyntiä. Niistä saa tietoa varaston mitoista, levymateriaalien eritelmistä, kulkutiheydestä, vapaasta kaavasuunnittelusta sekä mittaustulosten pohjalta pohjapiirroksen ja 3D-efektipiirustuksen. Saatavilla on ilmaisia ​​tarjouksia, ja räätälöityjen parametrien perusteella toimitetaan virallinen tarjouslomake ja toimitusajan selitys.

Ennakkomyyntipalvelu

Sopimuksen allekirjoittamisen jälkeen Wanka Technology siirtyi tuotantovaiheeseen. Tuotantosykli kestää 25-30 päivää. Tuotantoprosessin aikana asiakkaat voivat tarkistaa edistymisen milloin tahansa. Ennen toimitusta tuotekuvat ja tarkastusraportit toimitetaan asiakkaiden vahvistusta varten. Pakkauksessa käytetään käärekalvoa, kuplakalvoa ja puurungon vahvistusta kuljetusturvallisuuden varmistamiseksi. Toimitustapa on joko suora ajoneuvotoimitus tai logistiikkatoimitus tehtaalle. Vientiä varten pakkaamiseen käytetään tavallisia puisia laatikoita.

Asennuspalvelu

Wanka Technology tarjoaa etäasennuksen ohjauspalveluita ulkomaisille asiakkaille.

Toimituksen yhteydessä mukana tulevat asiakirjat sisältävät kiina- ja englanninkielisiä käyttöohjeita, kaavioita ja asennusvideoita. Toimituksen jälkeen asiakkaat ottavat yhteyttä suunnittelijaan WeChatin tai WhatsAppin kautta vahvistaakseen sivuston ja työkalut. Asennusprosessia etävalvotaan neljässä vaiheessa: pilarin kiinnitys, palkin asennus, ohjauskiskon virheenkorjaus ja rajatesti. Valmistumisen jälkeen suoritetaan kolme hyväksyntätestiä: kuormittamaton push-pull, täyden kuorman varastointi ja nouto sekä turvalaite. Koulutus kestää noin 1 tunnin sisältäen toiminnan avainkohdat ja päivittäiset tarkastukset. Monimutkaiset ongelmat voidaan tallentaa ratkaisuvideoiksi tai koordinoida paikallisten palveluntarjoajien kanssa. Asiakkaiden tulee tuoda mukanaan omat työkalunsa, kuten iskuporat, tasoviivaimet, mittanauhat ja jakoavaimet. Palvelua on käytetty menestyksekkäästi esimerkiksi Etelä-Koreassa, Vietnamissa, Indonesiassa ja Venäjällä.

Myynnin jälkeinen palvelu

Koko koneella on 12 kuukauden takuu, joka lasketaan asennuspäivästä. Takuuaikana WanKai Technology tarjoaa ilmaisen korjauksen tai vaihdon rakenneosille, ohjauskiskoille, rajoituslaitteille jne. aiheutuneille ei-inhimillisille vaurioille. Takuuajan jälkeen toimitetaan elinikäisiä varaosia, joista maksetaan vain materiaalikustannukset ja kuljetuskulut. Vastausaika huoltopalveluun on Shandongin maakunnassa työpäivisin puhelimitse 2 tunnin sisällä ja paikan päällä 48 tunnin sisällä maakunnassa. Muilla alueilla neuvotellaan etäisyyden perusteella.

Käyttöopas

Wanka Technology tarjoaa PDF-asennusohjeiden ja asennusohjevideoiden lataamisen. Videosisältö sisältää hyllyjen kokoamisvaiheet, ankkuripulttien kiinnitysmenetelmät, laatikonohjainten säätötoimenpiteet, trukin käyttönormit, päivittäiset tarkastuskohteet ja huoltovinkit.

FAQ

Kysymys: Millaisia ​​levyjä 1530 Heavy Duty Pull Out -haarukkatelineessä voidaan säilyttää?

Vastaus: Se soveltuu kovien litteiden materiaalien, kuten teräslevyjen, ruostumattomien teräslevyjen, alumiinilevyjen, kuparilevyjen, komposiittilevyjen ja puulevyjen, säilytykseen. Niin kauan kuin levyjen koko on 1 500 x 3 000 mm, eikä niiden paksuutta ole rajoitettu, ne kaikki voidaan varastoida. Eri tyyppisiä lautasia voidaan säilyttää eri kerroksissa sekaannusten välttämiseksi.

Kysymys: Voiko tämäntyyppistä hyllyä käyttää minkä tahansa trukin kanssa?

Vastaus: Tämä hylly on suunniteltu erityisesti trukkeihin ja sitä on käytettävä yhdessä trukin kanssa. Jos tehtaalla ei tällä hetkellä ole trukkia, on suositeltavaa ostaa Wankai Technologyn sähköinen laatikkotyyppinen arkkihyllysarja. Tämä sarja ohjaa laatikoita sisään ja ulos sähkömekaanisen järjestelmän kautta, mikä eliminoi trukin tarpeen.

Kysymys: Voiko lattian korkeutta säätää?

Vastaus: Kyllä. Kunkin kerroksen korkeutta voidaan säätää portaattomasti välillä 50 - 200 millimetriä. Asiakas voi asettaa jokaisen kerroksen korkeuden joustavasti varastoitavien levyjen paksuuden mukaan. Säätötapa on löysätä ohjauskiskon kiinnityspultteja, siirtää ohjauskiskon asentoa ja kiristää se uudelleen.

Kysymys: Pitääkö hyllyt kiinnittää ankkuripulteilla maahan?

Vastaus: On erittäin suositeltavaa käyttää kiinnitykseen ankkuripultteja. Vaikka hylly painaa noin 2,8 tonnia, haarukkatrukin saapuessa laatikoihin tai poistuessaan niistä, kohdistuu vaakasuuntaisia ​​törmäysvoimia. Kiinnityksen avulla voidaan varmistaa täydellinen turvallisuus. Wanka Technology tarjoaa täydellisen sarjan ankkuripultteja sekä poraus- ja asemointipiirustuksia.

Kysymys: Kuinka pitkä toimitusaika on mittatilaustyönä valmistetuilla hyllyillä?

Vastaus: Vakiotiedot toimitetaan 30 päivän kuluessa. Epästandardin kokoisille, erikoisväreille tai syvälle räätälöidylle lisätylle kuormakyvylle toimitusaika on noin 35-40 päivää. Tarkka toimituspäivämäärä on sopimuksessa määrätty.

Kysymys: Kuinka pitkä takuuaika on? Mitä takuusuoja sisältää?

Vastaus: Takuuaika on 12 kuukautta, laskettuna asennuspäivästä. Takuu kattaa rakenneosat, kuten pilarit, palkit, ohjauskiskot, laatikoiden rungot ja rajalaitteet. Se ei sisällä vaurioita, jotka ovat aiheutuneet väärästä käytöstä, ylikuormituksesta, ulkoisista iskuista tai luvattomista muutoksista.

Kysymys: Mitä pitäisi tehdä, jos takuuaikana ilmenee ongelmia?

Vastaus: Soitettuaan huoltopalveluun, tekninen insinööri vastaa puhelimitse 2 tunnin kuluessa. Shandongin maakunnassa asuville asiakkaille suoritetaan tarkastus ja korjaus paikan päällä 48 tunnin sisällä. Maakunnan ulkopuolisille asiakkaille he voivat saada etävideoopastusta tai sopia paikan päällä ajan tilanteen mukaan. Jos sen todetaan olevan laatuongelma, tarjotaan ilmainen korjaus tai osien vaihto.

Kysymys: Voitko toimittaa ALV-erikoislaskut?

Vastaus: 13 % arvonlisäveron erikoislaskuja voidaan laatia.

Kysymys: Voimmeko ostaa hyllysarjan? Onko olemassa vähimmäistilausmäärä?

Vastaus: Vähimmäistilausmäärää ei vaadita. Yksi ryhmä voi tehdä tilauksen. Useille ryhmille tarjotaan alennus yksikköhinnasta. Tarkemman diskonttokoron voi varmistaa ottamalla yhteyttä myyntipäälliköön.

Kysymys: Kaatuvatko hyllyt? Onko se turvallista?

Vastaus: Hyllyjen pohja kiinnitetään maahan ankkuripulteilla. Jokainen laatikko on varustettu suistumisenestolaitteella. Tuotteelle on tehty täyskuormitusvakaustesti ennen tehtaalta lähtöä. Oikeassa asennuksessa ja normaaleissa käyttöolosuhteissa hyllyt eivät kaadu ja ovat turvallisia ja luotettavia.

Kysymys: Onko pakkaus soveltuva vientiin meritse?

Vastaus: Kyllä, se sopii. Vienti käyttää tavallisia puisia laatikoita pakkaamiseen, joiden sisällä on pehmustemateriaalit, jotka kestävät tärinää ja pinoamista kuljetuksen aikana. WanKai Technology on toteuttanut useita vientitilauksia ja pystyy tarjoamaan kansainvälisten kuljetusstandardien mukaisia ​​pakkausratkaisuja.

Kysymys: Edellyttääkö asennus asiakkaan valmistautumista etukäteen?

Vastaus: Asiakkaan tulee valmistella asennuspaikka etukäteen varmistaen, että maaperä on tasainen ja betoninen. Purkamiseen tarvitaan trukin apua. Mikäli ankkuripultteja tarvitaan, asiakkaan tulee etukäteen varmistaa, ettei maan alla ole kaapeleita tai putkia.

Kysymys: Voidaanko hyllyillä säilyttää putkia tai profiileja?

Vastaus: Kyllä. Levyjen lisäksi tämä hylly voi säilyttää myös putkimateriaaleja, neliömäistä terästä, kanavaterästä, kulmaterästä ja muita pitkän muotoisia esineitä. On suositeltavaa varastoida samanlaisia ​​materiaaleja samalle kerrokselle ja lisätä laatikoihin väliseiniä estämään niiden rullaaminen.

Kysymys: Kuinka saan tarjouksen?

Vastaus: Ota yhteyttä numeroon +86 131-7302-8359 tai +86 159-4970-8933 (WhatsAppin ja WeChatin kautta) ja lähetä sähköpostia: Quinlee@wankametal.com tai Eric@wankametal.com antaaksesi tarvittavan arkin koon, yhden kerroksen kuormitusvaatimukset, kerrosten lukumäärän ja väriasetukset. Myyntiinsinööri antaa virallisen tarjouksen 1 työpäivän kuluessa.
