Metallilevyn varastointi- ja käsittelyrobotti
Osta Wanka Technologyn toimittama Sheet Metal Storage and Handling Robot, joka yhdistää älykkään kolmiulotteisen metallilevyn säilytysjärjestelmän ja 6-akselisen käsittelymanipulaattorin. Tämä mahdollistaa koko automaattisen arkkien varastoinnin ja noudon, automaattisen lastauksen, laserleikkauksen ja automaattisen purkamisen ilman ihmisen väliintuloa. Wanka Technology tarjoaa koko prosessipalvelun suunnitelman suunnittelusta etäasennuksen ohjaukseen.
Sheet Metal Storage And Handling Robot on Jinan Wanka Technologyn kehittämä täydellinen prosessiautomaatioratkaisu metallilevyjen laserleikkauksen käsittelyyn. Se ei ole yksittäinen laite, vaan erittäin integroitu tuotantojärjestelmä, joka sisältää älykkään kolmiulotteisen arkkivaraston, täysautomaattisen lastaus- ja purkulaitteen sekä 6-akselisen käsittelymanipulaattorin CNC-keskusohjausjärjestelmän kautta, mikä mahdollistaa täysin automatisoidun suljetun kierron arkin varastoinnista, varastoinnista, purkamisesta, lastauksesta, leikkaamisesta valmiin tuotteen leikkaamiseen.
Edut
Perinteisessä peltityöstötilassa jokainen vaihe on irrotettu: levy on kuljetettava manuaalisesti tai trukilla varastosta leikkuukoneeseen, sitten kuormattava käsin, leikattava ja sitten manuaalisesti purettava ja lajiteltava. Tämä segmentoitu toiminta ei ole vain tehotonta, vaan vaatii myös työntekijöiden osallistumista jokaiseen vaiheeseen, mikä johtaa korkeisiin työvoimakustannuksiin ja merkittäviin turvallisuusriskeihin. Lasertuotantolinjan syntyminen on muuttanut tilanteen täysin.
Koostumus

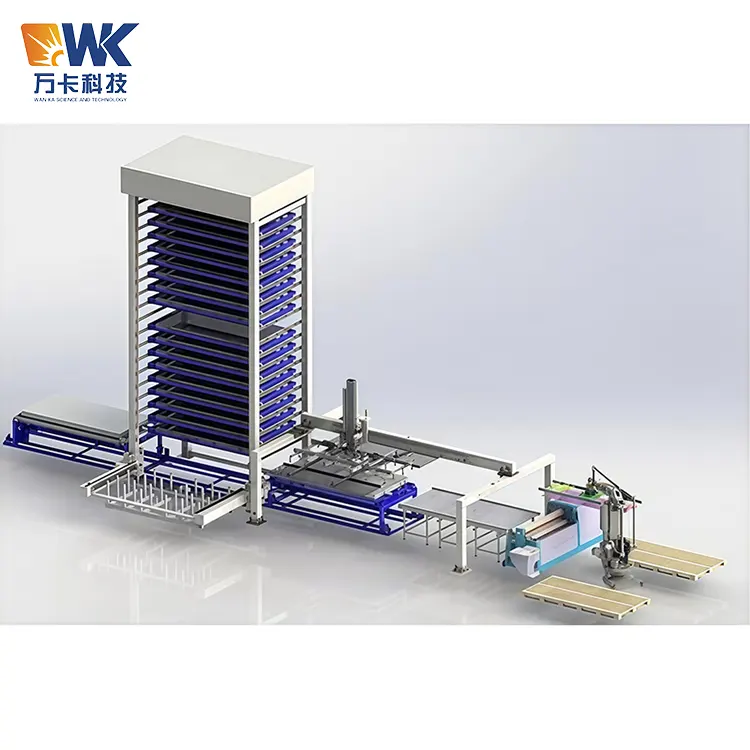

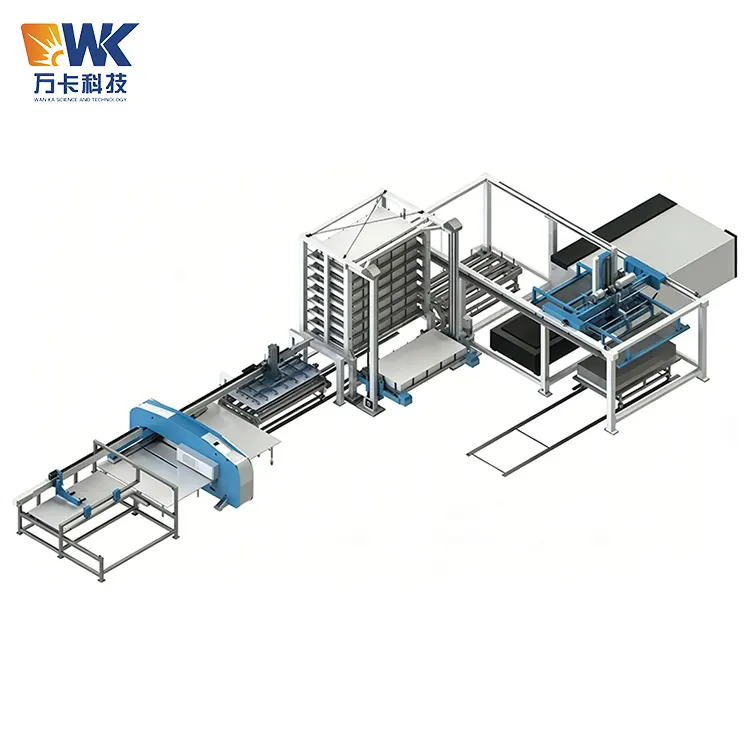

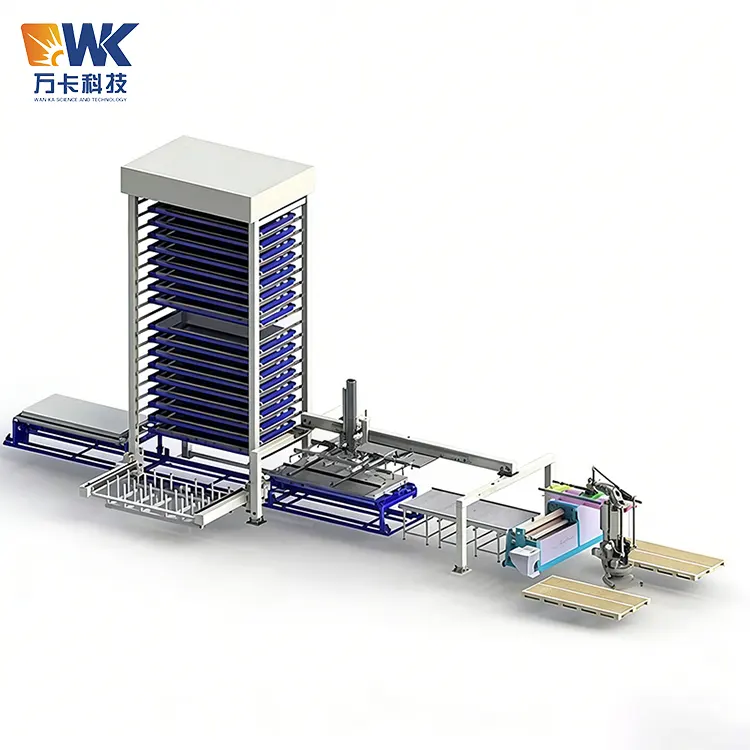

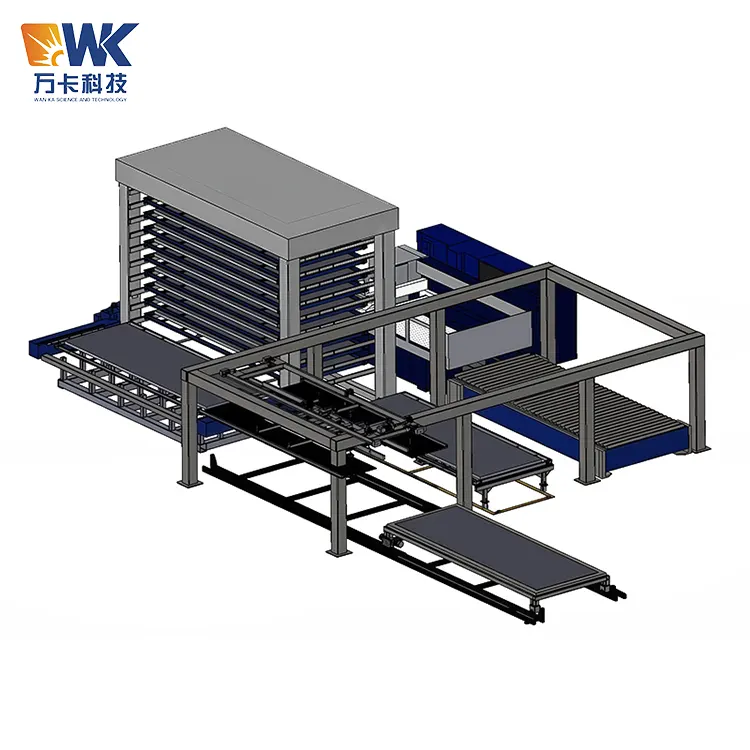

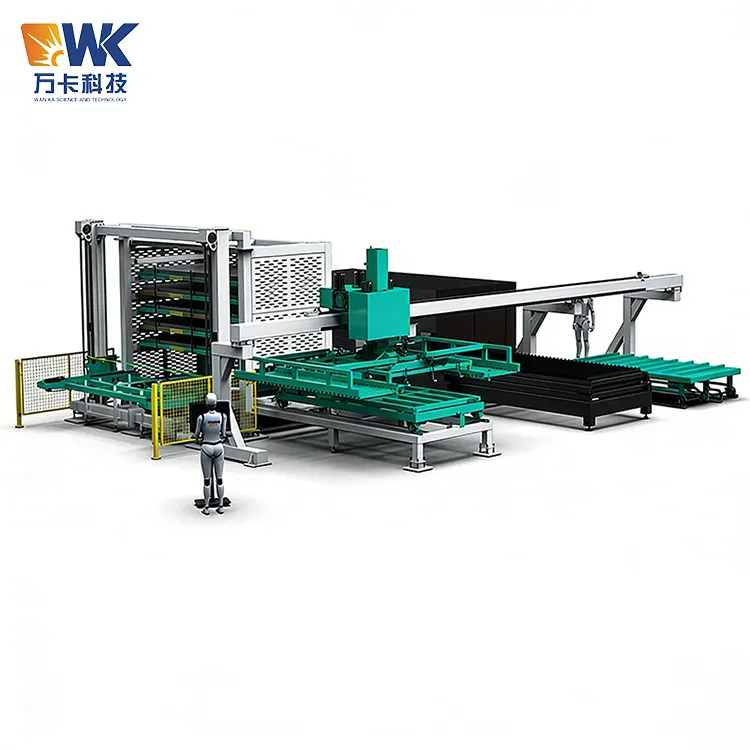

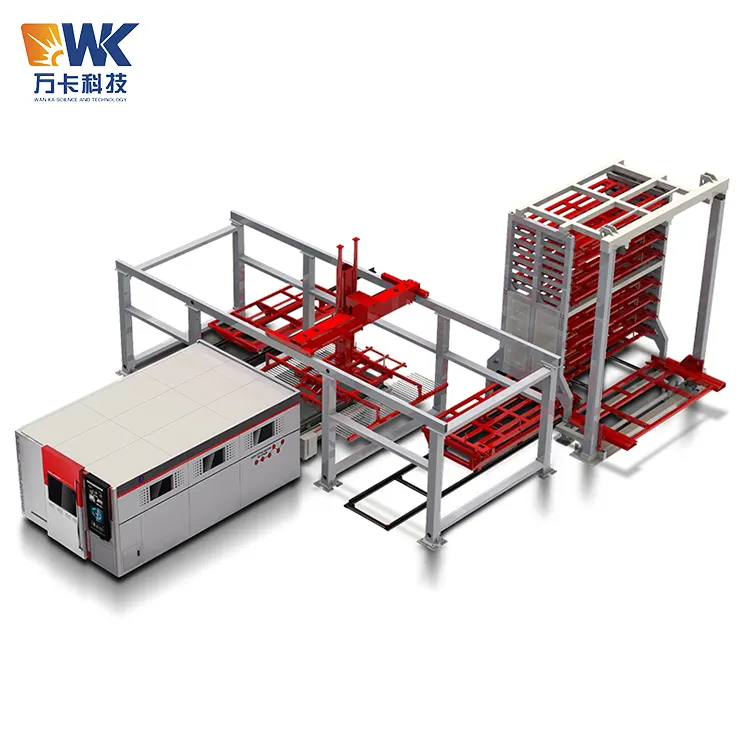

Sheet Metal Storage and Handling Robotin ydinarkkitehtuuri koostuu neljästä suuresta moduulista:
Älykäs pystysuora levyvarasto - laatikko- tai tornirakenteella, joka pystyy säilyttämään kymmenistä satoihin erityyppisiä levyjä, mikä mahdollistaa levyjen pystysuunnassa säilytyksen ja älykkään hallinnan.
Täysautomaattinen lastaus- ja purkulaite - käyttämällä tyhjiöimukuppeja tai sähkömagneettisia imukuppeja viimeistelemään lakanoiden automaattinen tarttuminen ja tarkka sijoittaminen.
6-akselinen käsittelymanipulaattori - vastaa valmiiden tuotteiden automaattisesta poistamisesta, luokituksesta ja pinoamisesta leikkauksen jälkeen.
CNC-keskusohjausjärjestelmä - toimii koko tuotantolinjan "aivoina", joka koordinoi kunkin moduulin toimia ja saavuttaa täyden prosessin automatisoinnin tilausten ajoituksesta tuotteen tuotantoon.
Ydinarvo
1. Tehokkuuden lisääminen
Automaattinen lastaus- ja purkuprosessi minimoi leikkuukoneen joutoajan ja laitteiden kokonaiskäyttöaste on noussut 60 %:sta yli 85 %:iin.
2. Työn vapauttaminen
Yksi tuotantolinja vaatii toimiakseen vain 1-2 tarkastajaa, jotka korvaavat 4-6 työntekijää.
3. Hallintapäivitys
Älykäs arkkimateriaalivarasto kirjaa automaattisesti arkkien varaston ja kulutuksen, ja keskusohjausjärjestelmä ajoittaa tuotannon automaattisesti tilausten perusteella, mikä mahdollistaa tuotantotietojen reaaliaikaisen visuaalisen hallinnan. Älykkäiden tehtaiden globaalit markkinat ovat saavuttaneet useita miljardeja dollareita vuoteen 2024 mennessä. Laserleikkausautomaatiolinjoista on tulossa ohutlevynjalostusyritysten ydinpolku älykkäiden tuotantopäivitysten saavuttamiseen.
Tekniset tiedot
Älykäs kolmiulotteinen paneelivarasto:
|
Parametrikohde |
Vakiokonfiguraatioalue |
|
Levyvaraston tyyppi |
Laatikon tyyppinen trukkilevyvarasto / Manuaalinen/sähköinen laatikkotyyppinen levyvarasto / Älykäs pystysuora levyvarasto / Älykäs monitorninen pystysuora levyvarastojärjestelmä |
|
Yksikerroksinen kuormituskyky |
2T - 6T (mallista riippuen) |
|
Kerrosten lukumäärä |
8-13 kerrosta (muokattavissa) |
|
Sovellettavat levyn mitat |
3000×1500mm / 4000×1500mm / 4000×2000mm / 6000×2000mm |
|
Pystysuora nostonopeus |
9m/min |
|
Tulo- ja ulostulon käyntinopeus |
12m/min |
|
Lähetystila |
Ketju voimansiirto + lineaarinen ohjauskisko |
|
Varastointiyksiköiden määrä |
Muokattava |
Kuusiakselinen käsittelymanipulaattori:
|
Parametrikohde |
Vakiokonfiguraatioalue |
|
Kuormituskapasiteetti |
3kg - yli 800kg |
|
Suurin kattavuus |
900mm - 3255mm |
|
Toista paikannustarkkuus |
±0,02mm - ±0,06mm |
|
Akselien lukumäärä |
6 akselia |
|
Suojausluokka |
IP54 - IP67 (valinnainen) |
|
Asennusmenetelmä |
Lattiaasennus / Käänteinen asennus / Sivuasennus |
|
Ohjaustila |
Ohjelmointi opetusriipus / vedä ja opeta |
Automaattinen lastaus- ja purkujärjestelmä:
|
Parametrikohde |
Vakiokonfiguraatioalue |
|
Ruokintamenetelmä |
Tyhjiöimukuppi / Sähkömagneettinen istukka |
|
Tehokas kuorma |
100kg - 800kg |
|
Sovellettavat levyn mitat |
3000×1500mm - 6000×2000mm |
|
Ruokintajakson aika |
30-60 sekuntia per arkki |
CNC-keskusohjausjärjestelmä:
|
Parametrikohde |
Vakiokokoonpano |
|
Ohjausalusta |
Teollisuus PC + PLC |
|
Toiminnalliset moduulit |
Automaattinen tuotannon aikataulutus / Varastonhallinta / Laitevalvonta / Dataraportti |
|
Viestintäprotokolla |
Tukee yhteyttä yleisimpiin laserleikkauskonemerkkiin |
Tärkeimmät myyntivaltit keskeisiä etuja
1. Täysi prosessiautomaatio, jolla saavutetaan "valot pois päältä"
2. Älykäs levymateriaalivarasto, joka lisää tilankäyttöä yli kolme kertaa
3. CNC-keskusohjausjärjestelmä, joka varmistaa tuotannon ajoituksen yhdellä napsautuksella ilman huolta koko prosessin ajan
4. 6-akselinen mekaaninen käsi joustavaan leikkaamiseen, mukautuva erilaisiin tuotemuotoihin
5. Yhteensopivuus useiden arkkimateriaalien eritelmien kanssa, ei tarvitse pysähtyä mallin muutoksiin
6. Dataohjattu, koko tuotantoprosessi on näkyvä ja hallittavissa
7. Modulaarinen rakenne, joustava laajennus
