Mukautettu modulaarinen levyvarasto

Osta Wanka Factoryn toimittama räätälöity modulaarinen levyvarasto, joka ratkaisee täysin laajamittaisen levyjen pinoamisen aiheuttaman tilankäyttöongelman. Tilan käyttöaste nousee yli 4-kertaiseksi ja saavuttaa täysin automaattiset saapuvat ja lähtevät toiminnot sekä älykkään varastonhallinnan. Koko koneelle myönnetään 12 kuukauden takuu.

Tuotteen määritelmä ja ydinarvo

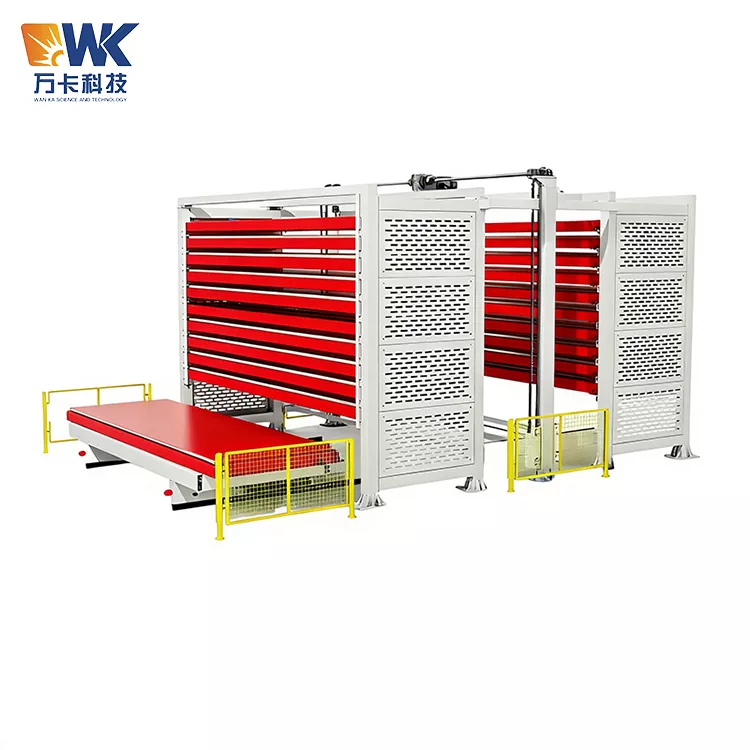

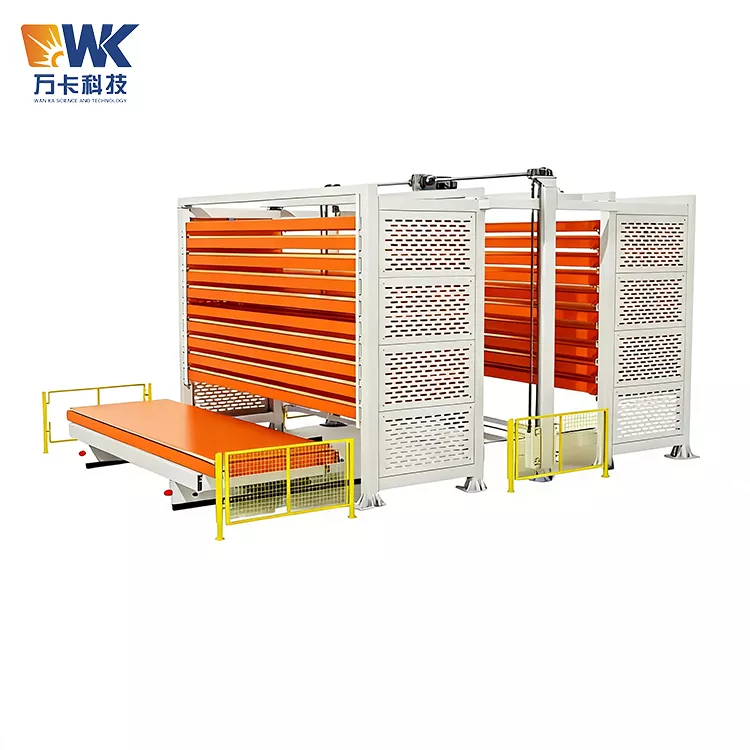

Räätälöity monitorniin yhdistetty älykäs kolmiulotteinen levyvarastointijärjestelmä on modulaarinen täysin automaattinen kolmiulotteinen varastojärjestelmä, jonka Jinan Wanka Technology Co., Ltd. on kehittänyt vastaamaan suurten, monimuotoisten, erittäin pitkien ja erittäin leveiden raskasmetallilevyjen varastointitarpeita. Se ei ole yksittäinen laite, vaan joukko varastoratkaisuja, jotka voidaan joustavasti yhdistää asiakkaan toimipaikan, arkkimäärittelyjen ja tuotantokapasiteettivaatimusten mukaan - tukevat yksi-, kaksi-, kolmi- ja usean tornin linkitettyjä asetteluja. Tornien lukumäärää, kerroksia, korkeutta ja kantavuutta voidaan räätälöidä tarpeen mukaan ja se sopii erilaisille metallilevyille, joiden pisin pituus on 12000mm ja levein 2500mm.

Perinteisessä peltikäsittelytavassa erittäin pitkien ja leveiden levyjen varastointi on aina ollut suuri haaste. Levyt, joiden mitat ovat 6000×2000mm tai jopa pidemmät, voidaan asettaa vain tasaisesti maahan. Tämä ei ainoastaan ​​vie paljon työpajatilaa, vaan vaatii myös levyjen ylempien kerrosten siirtämistä päästäksesi käsiksi alempiin kerroksiin, mikä on aikaa vievää, työvoimavaltaista ja altistaa levyn muodonmuutoksia ja pinnan naarmuja. Tietojen mukaan 10 tonnin lautasten varastointiin perinteinen pinoaminen vaatii noin 15 neliömetriä, kun taas tornityyppinen pystyvarastojärjestelmä vaatii vain noin 3 neliömetriä.

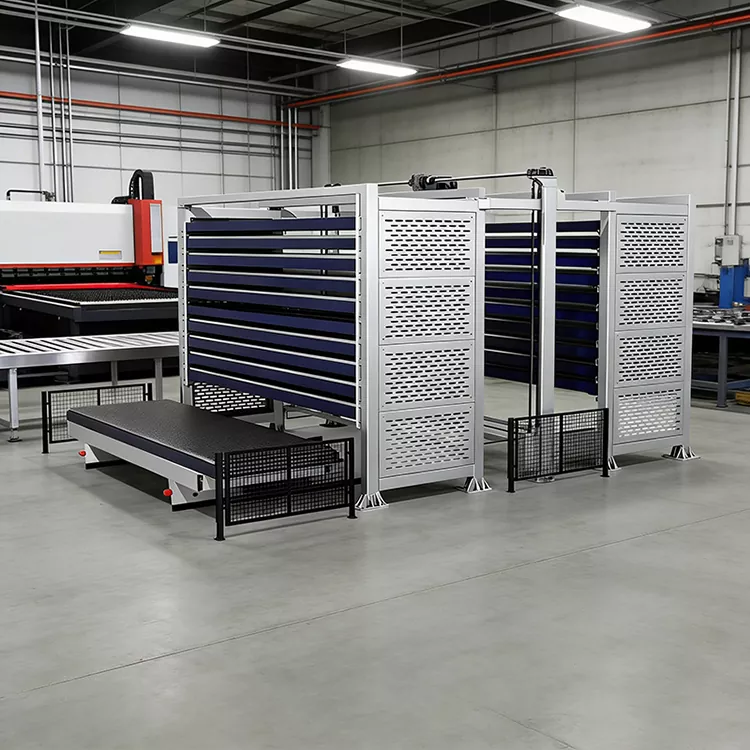

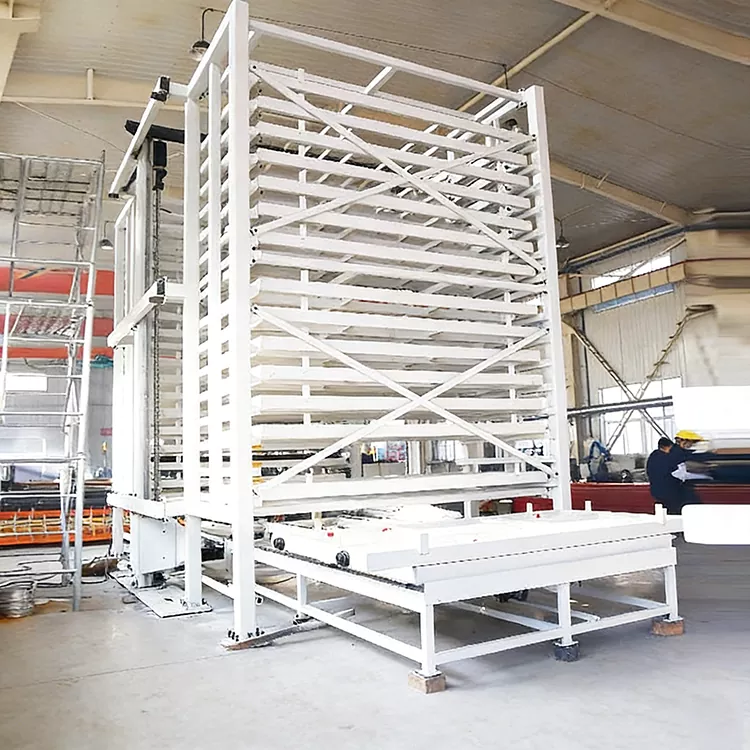

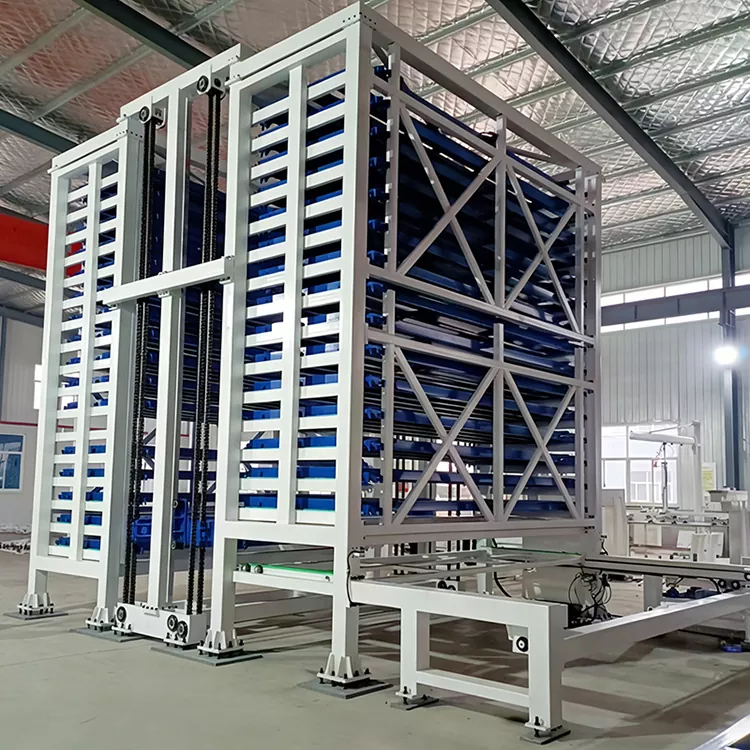

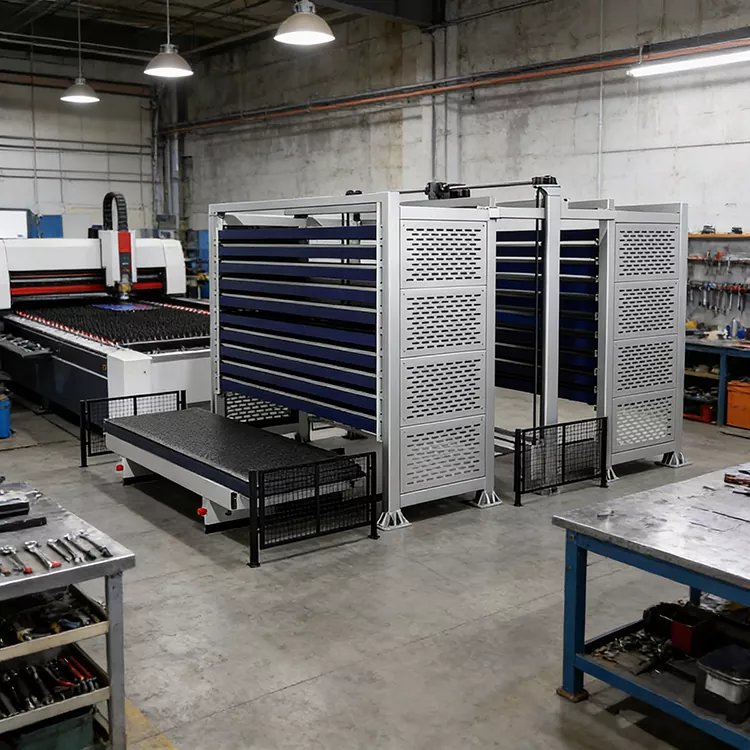

Monitornisen älykkään kolmiulotteisen arkkivarastointijärjestelmän ilmestyminen on ratkaissut tämän ongelman täysin - se varastoi arkit "kolmiulotteisesti" maahan, muuntaa tasaisen lattiatilan pystysuoraksi kolmiulotteiseksi varastoksi ja maksimoi varastointitiheyden monitornijärjestelyn avulla. Tämä laitteisto koostuu useista materiaalitornin rungoista, nostopilareista, kaksirivisistä ketjukäyttömekanismeista, materiaalihyllyistä, älykkäistä aikataulujärjestelmistä ja turvasuojauslaitteista. Se käyttää modulaarista rakennetta, mikä helpottaa asennusta paikan päällä ja myöhempiä asettelun säätöjä. Yksi torni voi toimia itsenäisesti, ja useita torneja voidaan järjestää peräkkäin toimimaan yhteistyössä. Se voi automaattisesti tallentaa ja noutaa arkkeja, automaattisesti sijoittaa, purkaa automaattisesti ja palata automaattisesti varastoalueelle ilman manuaalista toimenpiteitä. Laitteet tukevat kytkentää järjestelmiin, kuten MES, ERP ja WMS, mahdollistaen varaston visualisoinnin, automaattisen varastotarkistuksen, tietojen jäljitettävyyden ja voidaan yhdistää laserleikkauskoneisiin, leikkauskoneisiin, taivutuskoneisiin jne. integroidun materiaalin toimituksen saavuttamiseksi tuotantolinjalle.

Näiden laitteiden ydinarvo on suurten arkkimateriaalien käsittelyyritysten neljään pääongelmaan puuttumisessa: Ensinnäkin "tilan pullonkaula" - usean tornin rinnakkaisjärjestely lisää varastointitiheyttä yli neljä kertaa; Toiseksi "tehokkuuden pullonkaula" - täysin automatisoitu saapuva ja lähtevä prosessi lyhentää merkittävästi materiaalin hakuaikaa; Kolmanneksi "laadukas kipupiste" - jokainen arkkimateriaalikerros varastoidaan itsenäisesti, mikä eliminoi täysin pinoamisen muodonmuutosten ja pinnan naarmujen riskit; Neljänneksi "hallinnan kipupiste" - älykäs varastonhallintajärjestelmä mahdollistaa varastotietojen reaaliaikaisen näkyvyyden ja tarkan hallinnan.

Tekniset tiedot

Turvalliset käyttömenetelmät

Mukautettu modulaarinen levyvarasto sisältää useita riskitekijöitä, kuten raskaan levyn noston, useiden torninostomekanismien koordinoidun liikkeen ja ketjunsiirron. Kaikkien käyttäjien, huoltohenkilöstön ja johtajien on ehdottomasti noudatettava seuraavia turvallisuusohjeita:

1 Kuljettajan pätevyys ja koulutus

Vain henkilöt, jotka ovat saaneet koulutusta Wanka Technologylta tai sen valtuutetulta taholta ja läpäisseet arvioinnin, saavat käyttää tätä laitetta. Käyttäjien tulee tuntea laitteen rakenne, suorituskyky, toimintatavat, hätäpysäytystoiminta ja hätäkäsittelymenetelmät. Henkilökunta, jolla ei ole koulutusta, on ehdottomasti kiellettyä käyttämästä laitetta. Turvallisuuden kertauskoulutus on suositeltavaa suorittaa puolen vuoden välein. Monen tornin yhteenliitettyjen järjestelmien toimintaan liittyy usean tornin koordinointi, ja operaattoreiden on myös hallittava usean tornin aikataulutuslogiikka ja hätätilanteiden käsittelymenettelyt.

2 Päivittäinen käynnistystarkastus

Ennen jokaista päivittäistä käynnistystä käyttäjän on suoritettava kattava turvallisuustarkastus: tarkastettava jokaisen tornin nostomekanismin moitteeton toiminta, tarkistettava ketjujen löysyys tai kuluminen; tarkasta jokaisen kuormalavakerroksen vakaus ja eheys; varmista, että turvakaiteet ja hätäpysäytyspainikkeet toimivat kunnolla; varmista, että virtajännite on vakaa ja että ohjausjärjestelmässä ei ole hälytyksiä; ja tarkista normaali tietoliikenneyhteys useiden tornien välillä. Ennen jokaista vuoroa on suoritettava kuormittamaton koeajo.

3 Turvallisuus levyjen säilytyksen aikana

Kun lataat levyjä varastoon, käytä nostolaitteita, kuten nostureita tai trukkeja. Raskaiden levyjen manuaalinen käsittely on ehdottomasti kielletty. Levyt tulee sijoittaa tasaisesti kuormalavoille, jotta estetään voiman keskittyminen yhdelle puolelle, mikä voi aiheuttaa lavan kallistumisen tai muotoaan. Varmista ennen varastointia, että levyjen pinnalla ei ole rautaviilaa, hitsauskuonaa tai muita vieraita aineita. Kun varastoit useaan torniin yhdistetyssä järjestelmässä, varmista tornin oikea asento ennen varastointia, jotta vältät väärän sijoittamisen.

4 Turvallisuusvaatimukset käytön aikana

Kun laite toimii automaattisesti, kukaan ei saa mennä alueelle, jossa laite liikkuu. Laitteen käyttöalueelle on asennettava fyysiset eristysesteet tai varoituslinjat. Älykäs tunnistusjärjestelmä tarkkailee reaaliajassa ja hälyttää automaattisesti, jos rikkomuksia esiintyy. Kun useita torneja toimii rinnakkain, on kiinnitettävä huomiota tornien väliseen koordinaatioon törmäysten välttämiseksi. Jos havaitaan epätavallisia ääniä, tärinää tai savua, hätäpysäytyspainiketta on painettava välittömästi.

5 Hätäkäsittely

Hätätilanteessa paina välittömästi punaista hätäpysäytyspainiketta. Kaikki laitteiden liikkeet pysähtyvät välittömästi. Hätäpysäytyskytkintä ei voi vapauttaa ennen kuin vika on korjattu. Jos laitteistoon on päästävä huoltoa varten, laitteen päävirransyöttö on katkaistava ja kyltti "Huolto alla, älä sulje kytkintä" on ripustettava. Monitornisessa järjestelmässä, kun yksi torni rikkoutuu, viallinen torni tulee eristää viipymättä muiden tornien normaalin toiminnan varmistamiseksi.

6 Huolto ja turvallisuus

Ennen huolto-, puhdistus- tai korjaustöiden suorittamista laitteen päävirtalähde on katkaistava ja varoituskilpi on ripustettava lukolla. Huollon aikana tulee käyttää asianmukaisia ​​työkaluja ja suojavarusteita. Ketjun tai voimansiirron osien vaihdon jälkeen on suoritettava tyhjäkäyntitesti ennen koneen käynnistämistä uudelleen. Usean tornin toisiinsa yhdistettyjen järjestelmien huolto tulee suorittaa yksitellen kussakin tornipaikassa, jotta varmistetaan, ettei se vaikuta muihin torneihin.

Pakkaus ja toimitus

Mukautettu modulaarinen levyvarasto sisältää useita laitteita, kuten materiaalitorneja, nostomekanismeja, lavoja ja ohjausjärjestelmiä. Siksi pakkausratkaisu on suunniteltava modulaarisesti ottaen huomioon sekä turvallisuus että taloudellisuus:

1 Tornin rungon ja teräsrakenneosien pakkaus

Jokaisen tornin päärungot, nostopilarit, poikkipalkit ja muut suuret teräsrakennekomponentit pakataan paljaaksi ja kiinnitetään teräsrungoilla. Jokainen komponentti on kääritty joustavalla kalvolla ja varustettu puisilla kulmasuojilla estämään kolhuja kuljetuksen aikana. Keskeisille osille (johdekiskopinnat, voimansiirtoliitännät, asennuspinnat) käytetään suojakuoria. Erittäin pitkille komponenteille (pituus yli 6 metriä) käytetään erityisiä tukia pitämään ne paikoillaan muodonmuutosten estämiseksi kuljetuksen aikana.

2 Lokero- ja laatikkoyksiköiden pakkaus

Monikerroksiset laatikostot on pakattu ryhmiin. Jokainen ryhmä koostuu 3-5 kerroksesta, jotka on kiinnitetty teräsnauhoilla. Vaahtolevyt asetetaan kerrosten väliin törmäyksen estämiseksi. Astioiden pinta on päällystetty vedenpitävällä kankaalla ja kuplakalvolla estämään naarmuja ja kosteuden imeytymistä.

3 Voimansiirtojärjestelmä ja tarkkuuskomponenttien pakkaus

Tarkkuuskomponentit, kuten ketjut, vaihteet, servomoottorit ja anturit, sijoitetaan vientilaatuisiin kaasutusvapaisiin vanerilaatikoihin, jotka on vuorattu vedenpitävillä pusseilla ja kuivausaineilla ja jotka on kiinnitetty iskuja vaimentavalla vaahdolla. Laatikot on ruiskutettu etiketeillä "Fragile", "Upward" ja "Dampproof". Sähkökomponentit, kuten ohjauskaapit, PLC-moduulit ja kosketusnäytöt, on pakattu erikseen, jotta ne eivät vaikuta tärinältä ja iskuilta kuljetuksen aikana.

4 Vientipakkausstandardit

Vientitilauksissa pakkaus täyttää kansainvälisen kasvinsuojelutoimenpiteen ISPM 15 -standardin (lämpökäsittely tai kaasutuskäsittely), ja kaasutustodistus voidaan toimittaa. Puulaatikot ja teräsrungot on suunniteltu täyttämään merikuljetusten iskunkestovaatimukset, ja ne on täytetty kuivausaineilla kosteuden estämiseksi. Lisää ruosteenestokäsittelyä tai tyhjiöpakkausta voidaan lisätä asiakkaan vaatimusten mukaan. Monitornisen lukitusjärjestelmän suuren koon ja lukuisten komponenttien vuoksi on suositeltavaa ottaa käyttöön erätoimitussuunnitelma, joka helpottaa asiakkaan vastaanottamista asennuksen edistymisen mukaan.

5 Toimitus ja logistiikka

Kotimaan toimitus: Kuljetetaan lava-autoilla tai matalalavaperävaunuilla, sopiva ajoneuvotyyppi valitaan varustekoon perusteella. Tarjoa logistiikkaseurantanumero ja täydellinen seurantapalvelu. Ylisuuria laitteita varten (pituus yli 12 metriä tai leveys yli 3 metriä), auta hankkimaan ylimitoitettu kuljetuslupa.

Kansainvälinen toimitus: Toimitetaan Qingdaon satamasta tai Shanghain satamasta, tarjoa FOB- tai CIF-tarjouksia. Voi auttaa asiakkaita viennin tulli-ilmoituksen, lähetysten varausten, vakuutusten ja muiden asioiden käsittelyssä. Toimita täydellinen joukko vientiasiakirjoja (kauppalasku, pakkausluettelo, alkuperätodistus, kaasutustodistus, CE-vaatimustenmukaisuusvakuutus jne.). Monitornisissa ja monirivisissä järjestelmissä on suositeltavaa toimittaa erissä asiakkaiden vaiheittaisen asennuksen helpottamiseksi.

6 Asiakaskuitin ohjeet

Tavaran vastaanottamisen jälkeen asiakkaita pyydetään noudattamaan alla olevia ohjeita:

- Tarkista ennen toimituksen allekirjoittamista, että ulkopakkaus on ehjä. Jos havaitset vaurioita, ota heti valokuvat ja ota yhteyttä.

- Pakkauksen purkamisen jälkeen laske jokainen tornin osa pakkausluettelosta ja tarkista, onko laitteistossa kuljetusvaurioita.

- Jos löytyy puuttuvia osia tai vaurioita, ilmoita siitä meille 48 tunnin kuluessa reklamaatiota varten.

- Säilytä kaikki pakkausmateriaalit asianmukaisesti, kunnes laitteen asennus ja virheenkorjaus on suoritettu.

- Asiakkaiden tulee valmistella omat asennustyökalunsa (avaimet, vaakataso, kuusioavaimet, yleismittarit jne.) ja nostovälineet (trukki tai nosturi).
